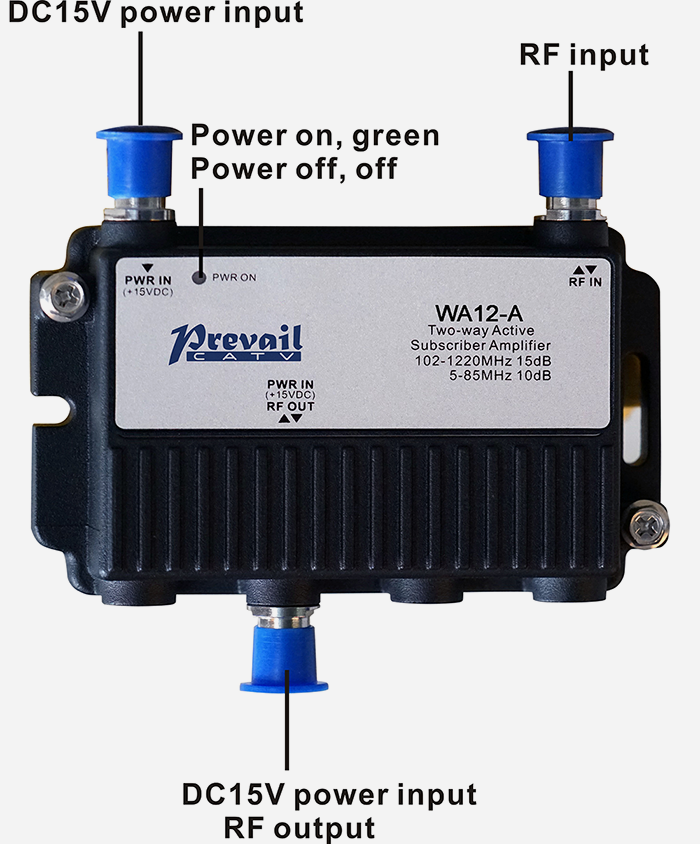

WA12-A Bi-directional Amplifier

WA12-A bi-directional amplifier, na sumusuporta sa DOCSIS 3.1 at ibang frequency splitting, ay angkop para sa 1.22G HFC bidirectional network. Ang advanced na teknolohiya ng GaAs ay epektibong nagpapabuti sa pagbaluktot ng linya at ingay para sa mahusay na pagpapabuti ng performance ng produkto. Partikular na idinisenyo para sa parehong panloob at panlabas na rack-mount na mga application na may waterproof at surge withstand sa F connector. Ang WA12-A ay may makatwirang circuit, istrukturang siyentipiko at mahusay na index ng pagganap.

magpadala ng katanungan

PREV:WB1200KLED Ultra-thin Modular Bi-directional Amplifier
NEXT:No next product

Mga pagtutukoy ng hardware

Mga Katangian ng Pagganap

● Malawak na bandwidth, ang maximum na dalas ay hanggang 1.22G.

● Buong GaAs MMIC na nagpapalakas ng mga bahagi.

● 3dB noise figure.

● LED power indicator.

● Suportahan ang remote at lokal na DC power supply.

● DC15V power adapter.

● Disenyo ng mababang paggamit ng kuryente.

● Aluminum die-cast housing.

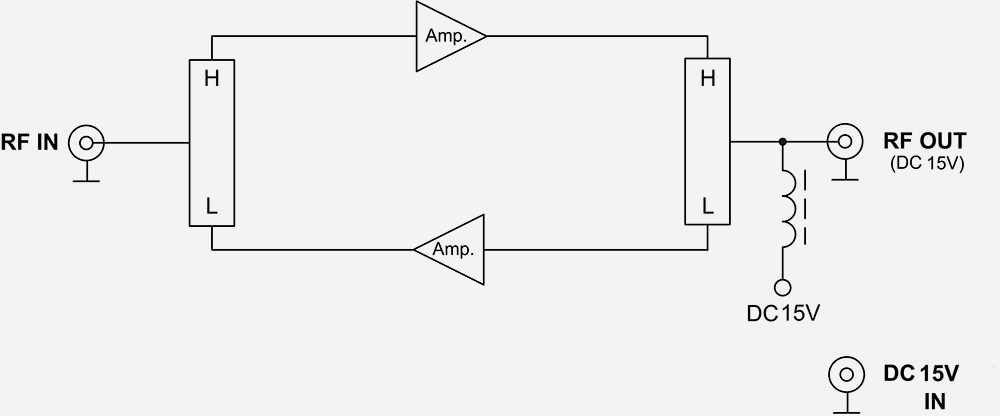

Block Diagram

Teknikal na Parameter

item	Yunit	Parameter	Puna
Sa ibaba ng agos
Saklaw ng dalas	MHz	54/85/102 -1220
Minimum na kita	dB	15±1
Flatness sa banda	dB	±0.75
Pagbabalik ng pagkawala	dB	<-16
Ang ingay na pigura	dB	<3
CTB	dB	>70	Antas ng input 10dBmV/ch, 84ch PAL-D
CSO	dB	>62
Upstream
Saklaw ng dalas	MHz	5-42/65/85
Makakuha	dB	11 ±1
Flatness sa banda	dB	±0.75
Pagbabalik ng pagkawala	dB	<-16
Ang ingay na pigura	dB	<8
Heneral
Supply boltahe	V	DC15
Hum	dB	>70
Impedance	Ω	75
Pagkonsumo ng kuryente	mA	<280	@ DC SA 15V
Surge	KV	6
ESD	KV	2
Temperatura ng pagpapatakbo	℃	-40～ 60
Dimensyon	mm	112(L)×95.6(W)×28.5(H) (May F connector)

Structure Diagram
